دلایل نشتی، ترک‌خوردگی و پارگی اتصالات و شیلنگ هیدرولیک

مقدمه

تاریخچه کوتاه فناوری شیلنگ و اتصالات هیدرولیک

نحوه تولید شیلنگ و اتصالات هیدرولیک

انواع اتصالات و شیلنگ‌های هیدرولیک

علت‌های اصلی نشتی در هیدرولیک

علت‌های ترک‌خوردگی شیلنگ و اتصالات

علت‌های پارگی شیلنگ و اتصالات

نتیجه‌گیری و توصیه کاربردی

بخش اول: مقدمه، تاریخچه، نحوه تولید و معرفی انواع

مقدمه

اتصالات و شیلنگ‌های هیدرولیک، شریان‌های اصلی هر سیستم هیدرولیکی محسوب می‌شوند و وظیفه انتقال سیال تحت فشار را با اطمینان و پایداری بالا برعهده دارند. خرابی، نشتی و پارگی در این قطعات می‌تواند عواقب جدی، از جمله توقف خط تولید، آسیب ماشین‌آلات و حتی بروز حوادث جانی داشته باشد. در این مقاله، به بررسی جامع دلایل این مشکلات و راه‌های شناسایی، برطرف‌سازی و پیشگیری آن‌ها خواهیم پرداخت تا راهنمایی کامل برای فعالین حوزه صنعت و تعمیرات ماشین‌آلات و کسانی که به‌دنبال خرید محصول با کیفیت هستند، ارائه نماییم.

تاریخچه کوتاه فناوری شیلنگ و اتصالات هیدرولیک

تولد سیستم‌های هیدرولیک به قرن هجدهم بازمی‌گردد؛ با اختراع پرس هیدرولیک توسط جوزف براما (Joseph Bramah) انگلیسی، اهمیت انتقال ایمن و بادوام سیال تحت فشار، آشکار شد. در دهه ۱۸۸۰ و با توسعه صنایع سنگین، نیاز به شیلنگ‌های مقاوم در برابر فشار و لرزش افزایش یافت و اولین نمونه‌های شیلنگ پارچه‌ای یا لاستیکی با روکش فلزی در صنعت راه پیدا کردند. اتصالات اولیه از جنس برنج یا فولاد ساخته می‌شدند و به مرور، گونه‌های پرسی، رزوه‌ای و فلنجی متولد شدند. پیدایش پلیمرها و آلیاژهای جدید در دهه ۱۹۵۰، یک انقلاب در حوزه شیلنگ و اتصالات هیدرولیک به‌وجود آورد و امروزه پیشرفته‌ترین تجهیزات قادر به تحمل فشارهای بسیار بالا (تا ۴۰۰۰ بار و حتی بیشتر) هستند.

نحوه تولید شیلنگ و اتصالات هیدرولیک

تولید اتصالات هیدرولیک:

اتصالات هیدرولیک (Fittings) از فولاد کربنی، استنلس استیل یا گاهی برنجی تولید می‌شوند. مراحل تولید:

  1. برش و فرم‌دهی اولیه: بریدن میله یا لوله فولادی به طول مورد نیاز.
  2. فرزکاری و رزوه‌زنی: عملیات ماشین‌کاری برای ایجاد رزوه و قالب اتصال.
  3. آبکاری و پوشش سطحی: (مثلاً کروم‌کاری یا روی‌کاری برای مقاومت در برابر خوردگی)
  4. مونتاژ قطعات (در اتصالات پیچیده): مونتاژ قطعاتی مانند مهره، رینگ برش و بدنه اصلی.
  5. تست نشتی و فشار: کنترل نهایی مطابق با استانداردهای بین‌المللی.

تولید شیلنگ هیدرولیک:

شیلنگ هیدرولیک معمولاً از چند لایه متوالی لاستیک مصنوعی، الیاف سیمی یا نخی تقویتی و روکش خارجی ساخته می‌شود. مراحل تولید عبارت است از:

  1. تهیه لایه داخلی (Inner Tube): معمولاً از لاستیک NBR یا EPDM با مقاومت شیمیایی بالا ساخته می‌شود.
  2. لایه‌گذاری تقویتی: استفاده از سیم فولادی یا الیاف پلی‌استر بافته شده به صورت مارپیچی یا بافته‌ای که به شیلنگ انعطاف، تحمل و دوام می‌دهد.
  3. روکش خارجی: یک لایه لاستیک مقاوم در برابر سایش، نور، روغن و عوامل محیطی.
  4. پخت نهایی (Vulcanization): مرحله‌ای کلیدی برای تثبیت ساختار و افزایش مقاومت هیدرولیک.
  5. آزمایش فشار و کنترل کیفیت: کلیه شیلنگ‌ها در کارخانه تحت تست فشار استاندارد قرار می‌گیرند.

خرید شیلنگ هیدرولیک از سرای بست

انواع اتصالات و شیلنگ‌های هیدرولیک

  • اتصالات رزوه‌ای (Threaded): با رزوه داخلی و خارجی (NPT, BSP, JIC…)
  • اتصالات پرسی (Crimped): با دستگاه پرس روی سرشیلنگ
  • اتصالات فلنجی (Flange): مناسب فشارهای بالا، با پیچ و مهره.
  • اتصالات کوئیک (Quick Release): تعویض سریع و آسان بدون نیاز به آچار
  • شیلنگ فشار پایین/متوسط/بالا: بسته به نیاز سیستم، تا ۴۰۰۰ بار و بالاتر
  • شیلنگ مخصوص روغن، سوخت، بخار، مواد خورنده: هر کدام استاندارد متریال و قطر خاص خود را دارند.

بخش دوم مقاله: علت‌های اصلی نشتی، ترک‌خوردگی و پارگی در شیلنگ و اتصالات هیدرولیک

علت‌های اصلی نشتی در سیستم هیدرولیک

نشتی هیدرولیک می‌تواند بزرگ‌ترین دشمن هر خط تولید یا مجموعه باشد؛ نه فقط به خاطر هدر رفت سیال، بلکه برای هزینه تعمیر، آلودگی محیط‌زیست، ایجاد خطر آتش‌سوزی و حتی توقف کل دستگاه. مهم‌ترین دلایل نشتی را با جزئیات می‌خوانی:

۱. خرابی در محل اتصال (فیتینگ/Fitting)

  • شل بودن اتصالات: محکم نبودن پیچ یا نشستن درست سرشیلنگ در اتصال، منبع متداول نشتی.
  • اتصال نامناسب با شیلنگ: اگر اتصال پرسی دقیق انجام نشده باشد یا سازگاری قطر اتصال و شیلنگ رعایت نشود، همیشه از همین نقطه نشتی رخ می‌دهد.
  • استفاده از اتصالات ضعیف یا نااستاندارد: برخی اتصالات ارزان قیمت فاقد پوشش سطحی مناسب و تحمل فشار کافی‌اند و به‌سرعت دچار نشتی می‌شوند.

۲. کیفیت پایین مواد اولیه

  • شیلنگ‌های نامرغوب: لاستیک یا سیم نامناسب باعث می‌شود شیلنگ ساختار خود را از دست بدهد و به‌مرور نشت کند.
  • اتصالات بازیافتی: بعضی تولیدکننده‌ها به جای استفاده از فولاد تازه، از ضایعات و مواد بازیافتی استفاده می‌کنند که استحکام کافی ندارند.

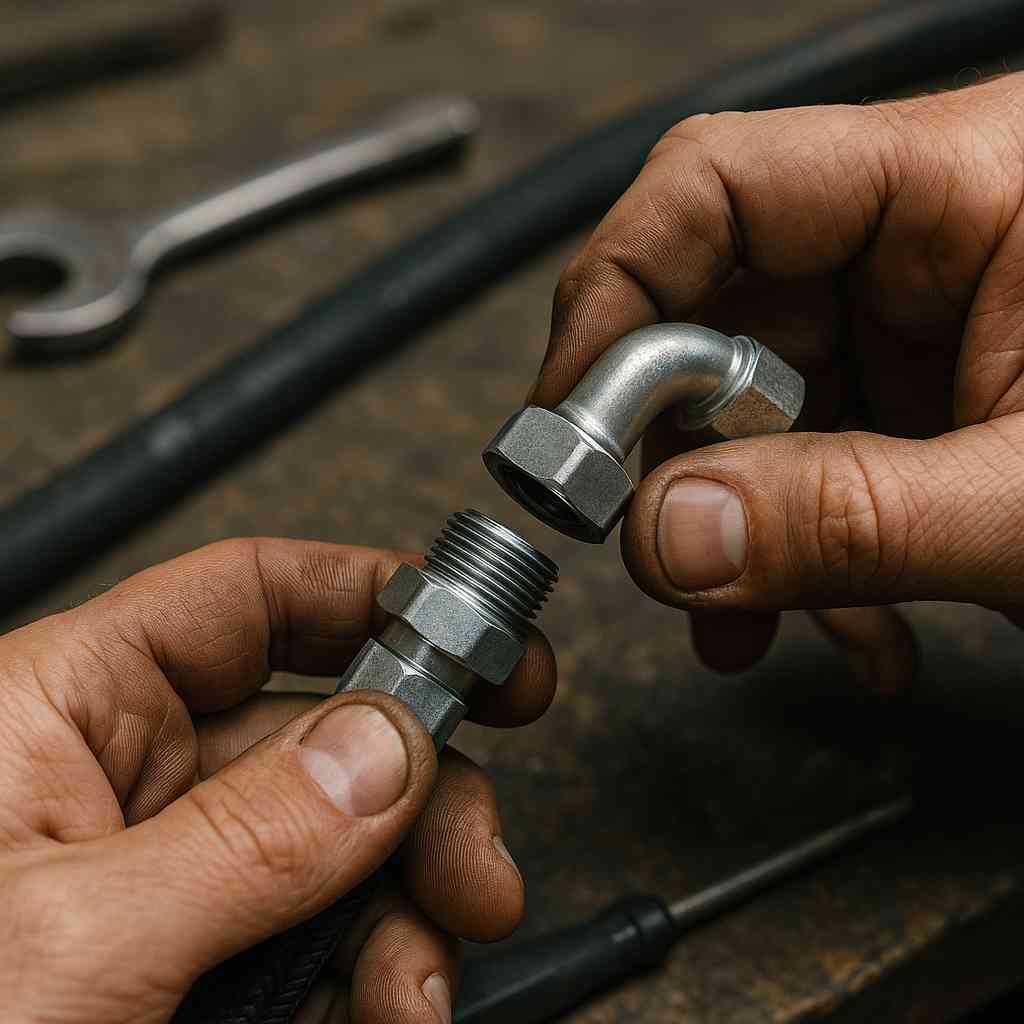

۳. نصب نادرست و اشتباهات مونتاژ

  • عدم استفاده از ابزار مناسب: وقتی کارگرها با آچار نامناسب یا حتی دست سرهم‌کاری می‌کنند، اتصال کامل بسته نمی‌شود و نشتی حتمی است!
  • نحوه نصب غیراصولی: مثلاً شیلنگ با زاویه تند یا تاب خوردگی زیاد نصب شود که منجر به فشار بی‌مورد روی اتصال شده و پایه نشتی را می‌گذارد.

۴. فشار کاری بیش از حد (Over Pressure)

  • استفاده از شیلنگ یا اتصال نامتناسب با رنج فشار سیستم: اگر شیلنگ هیدرولیک یا فیتینگ برای فشار ۲۰۰ بار ساخته شده ولی در سیستم فشار لحظه‌ای به ۳۵۰ بار می‌رسد، احتمال ترک یا شکاف بسیار زیاد است.

۵. خوردگی شیمیایی و زنگ‌زدگی

  • تماس با روغن‌های اسیدی یا آب شور: مخصوصاً برای اتصالات فولادی بدون آبکاری.
  • محیط کاری مرطوب و مهاجم: کارگاه‌هایی با تهویه ناکافی یا جو خورنده بیشترین نشتی را دارند.

۶. ضربه مکانیکی و لرزش شدید

  • زمین‌خوردگی یا ضربه ناگهانی: در اثر برخورد اجسام سنگین یا برخورد لیفتراک و… منجر به ترک شیلنگ یا کج شدن فیتینگ می‌شود.
  • لرزش مدام دستگاه: رعشه و لرزش‌های سیستم، اتصالات را به مرور شل یا قفل می‌کند و نشتی ایجاد می‌شود.

۷. حرارت یا سرمای بیش از حد

  • قرار گرفتن در مجاورت موتور یا منبع گرما: دمای بالا باعث خشک‌شدگی و ترک سرشیلنگ و قطعات لاستیکی می‌گردد.
  • دمای خیلی پایین (مونتاژ یا کاربرد در زمستان): انقباض سرشیلنگ، ترک خوردگی‌های ریز و نشتی تدریجی را به‌دنبال دارد.

۸. استفاده از سایز یا مدل نامناسب

شایع‌ترین اشتباه: استفاده از سایز یا استاندارد متفاوت اتصال و شیلنگ! (مثلاً BSP با شیلنگ اندازه اینچ آمریکا). همین مغایرت عامل نشتی دائمی است.

۹. عمر بالا و فرسودگی طبیعی

هیچ شیلنگ یا اتصالی «ابدیت» ندارد؛ فرسودگی لاستیک و خم‌شدن رزوه‌ها در اتصالات قدیمی به‌تدریج باعث نشت می‌شود.

۱۰. عیوب تولید و کنترل ضعیف کیفی

  • پرس ناقص یا جوشکاری غیراستاندارد: در اتصالات و سرشلنگ‌های بازار زیرپله‌ای ایران بسیار رایج است!
  • سوراخ، زدگی و ریزترک: در مواد اولیه که با تست ساده پیدا نمی‌شوند و خیلی زود نشتی می‌دهند.

ساخت شیلنگ هیدرولیک

علت‌های ترک‌خوردگی شیلنگ و اتصالات هیدرولیک

  1. استرس‌های مکانیکی و ارتعاش:

شیلنگ‌هایی که مدام دچار پیچش، تاب‌خوردگی یا فشار نقطه‌ای می‌شوند، دچار میکروترک‌هایی می‌شوند که به‌مرور گسترش می‌یابد.

  1. تا شدن یا کشیده شدن مکرر:

مثلاً وقتی شیلنگ روی دستگاههای جمع‌شونده یا بازوی متحرک رباتیک نصب شده و مدام تا می‌شود، احتمال ترک‌خوردگی سریع بالا می‌رود.

  1. باز و بسته‌شدن مکرر اتصالات:

اغلب دیده شده که تعویض شیلنگ بدون ابزار مناسب، رزوه اتصالات را مستهلک یا دفرمه و در نتیجه باعث ترک‌شدن می‌کند.

  1. کاهش انعطاف‌پذیری بر اثر کهولت:

لاستیک یا پلاستیک سرشیلنگ پس از سال‌ها خشک و سفت می‌شود و با کوچک‌ترین خمیدگی ترک می‌خورد.

  1. خوردگی داخلی (از داخل شیلنگ):

عبور روغن‌های قلیایی، اسیدی یا سیال‌های خورنده (حتی باقیمانده ذرات آهن در سیستم) خورندگی داخلی و بروز ترک می‌آورد.

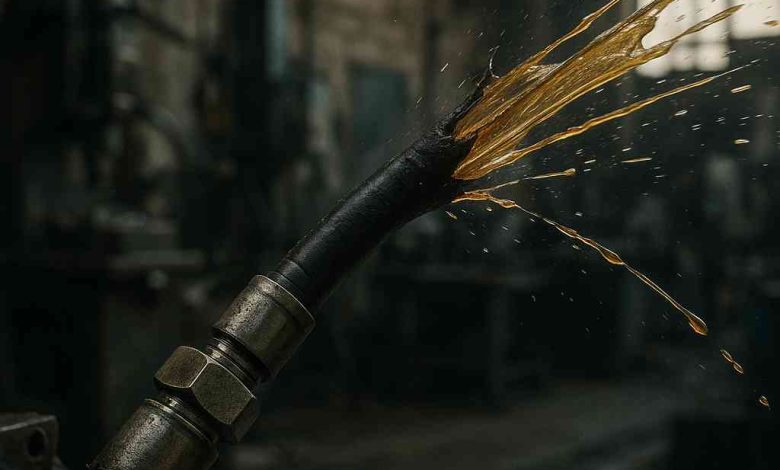

علت‌های پارگی شیلنگ و اتصالات

  1. فشار ناگهانی و ضربه شدید (Hydraulic Shock):

وارد آمدن موج فشار ناگهانی (به‌خاطر روشن و خاموش شدن ناگهانی پمپ یا بسته شدن مسیر)، می‌تواند دیواره شیلنگ یا اتصال را بشکافد.

  1. له‌شدن مکانیکی:

برخورد اتفاقی اجسام سنگین (مثلاً چرخ لیفتراک) با شیلنگ یا اتصال.

  1. آسیب فیزیکی با لبه تیز:

سایش ممتد با لبه‌های فلزی و تیز، از مهم‌ترین علل پارگی شیلنگ مخصوصاً در محیط‌های صنعتی شلوغ است.

  1. آویزان ماندن شیلنگ:

نگهداری شیلنگ روی ارتفاع زیاد بدون تکیه‌گاه یا قرار دادن وزنه روی شیلنگ باعث پارگی بر اثر کشش می‌شود.

  1. آسیب توسط حیوانات یا عوامل محیطی (نور خورشید):

گاز گرفتن حیوانات، تابش مستقیم و مستمر آفتاب و تماس با مواد شیمیایی صنعتی همگی از علل پارگی‌اند!

قیمت شیلنگ هیدرولیک سرای بست

نتیجه‌گیری: جمع‌بندی و توصیه‌های نهایی برای نشتی و پارگی شیلنگ و اتصالات هیدرولیک

خرابی، نشتی، ترک‌خوردگی و پارگی شیلنگ‌ها و اتصالات هیدرولیک – هرچند ممکن است برای بعضی افراد، مشکل ساده و پیش‌پاافتاده‌ای به نظر برسد – اما واقعیت این است که همین ایرادات کوچک می‌توانند قلب تپنده‌ی صنایع را متوقف کنند. با نگاهی به دلایل فنی و تجربیات بازار، احساس می‌شود که هزینه کردن برای “پیشگیری” صد برابر مؤثرتر، کم‌خرج‌تر و کم‌دردسرتر از اضطرار “درمان” است.

پیشنهاد می‌کنیم همیشه:

  • فقط از برندها و فروشنده‌های مورد اعتماد مثل فروشگاه اینترنتی سرای بست خرید کنید.
  • قبل از انتخاب کالا، فشار کاری سیستم و شرایط محیط را با مشورت کارشناس بررسی کنید.
  • نصب و مونتاژ را به افراد مجرب بسپارید و هرگز از ابزار غیرمناسب یا روش غیراصولی استفاده نکنید.
  • بازدیدهای دوره‌ای و تعویض به‌موقع شیلنگ‌ها و اتصالات را در برنامه نگه‌دارید؛ هیچ “شیلنگ ابدی” وجود ندارد!
  • اهمیت تست نشتی، بررسی ظاهر محصول (ترک‌های ریز، زنگ‌زدگی) و حتی شرایط نگهداری صحیح را فراموش نکنید.
  • از تعدد استانداردهای ابعادی و رزوه (مثلاً BSP و NPT) آگاه باشید تا اشتباهاً از اتصالات ناسازگار استفاده نکنید.

و در نهایت یک اصل مهم را همیشه اجرا کنید:

پیشگیری ارزان‌تر از تعمیر است.
